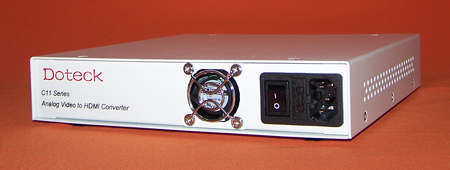

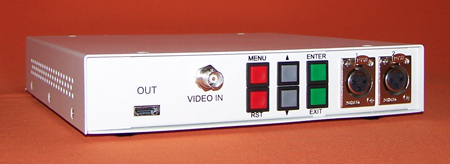

Doteck多铁克C11系  CVBS模拟视音频到HDMI转换器

Doteck

Doteck
产品特色
t将CVBS模拟视音频信号转换为HDMI高清数字视频信号
t具有嵌入模拟音频功能
t输出信号达到广播甲级标准
t输出分辨率可调
t无铅环保电路板PCB设计
tPCB电路板采用多层设计,电路稳定可靠,信号传输稳定可靠
t所有元器件包括接插件,使用国际著名厂商的产品,质量可靠
t采用铝材料外壳设计,美观大方,重量轻
t开关电源设计,电压范围宽,电源系统长久可靠工作
t迷你型小机箱,精致小巧,方便实用

简短说明
tDoteck多铁克C11系CVBS到HDMI高清数字视频信号转换器,将CVBS模拟视音频信号转换为HDMI高清数字视频信号进行输出,同时具有模拟音频加嵌功能。
tDoteck多铁克C11系CVBS到HDMI高清数字视频信号转换器具有较强的信号精度、稳定性、可靠性,是电视台,CMMB,IPTV,移动电视,手机电视,电信运营商,政府视频会议系统及其它新媒体理想的视频信号转换器。

技术指标

模拟视频输入

通道数

1路

标准

PAL,NTSC,525/625

电平

0.6-1.6Vp-p

亮色延时

<10ns

微分增益

<1.0%

微分相位

<0.7度

信噪比(加权)

>70dB

阻抗

75Ω

接口

BNC


模拟音频输入

通道数

2路

频带宽度

20Hz-20KHz@-0.5dB

最大电平

17.4Vp-p(+18dBm)

通道隔离度

>90dB@1KHz,>90dB@20KHz

阻抗

600Ω

接口

XLR(卡侬)


HDMI高清多媒体视频输出

标准

HDMI1.3

通道数

1路

最大速率

3Gbps

时钟频率

225MHz

分辨率

576i,720p,1080i,1080p

数据格式

RGB,YPbPr,YCbCr

接口

HDMI,母头,A型


物理参数

尺寸(高×宽×深,mm毫米)

44×223.4×230(mm)

电源 130-260VAC,50/60Hz

功耗

<10W

相对温度 0-50摄氏度
相对湿度 0-95%不结露
LED状态指示

电源
