美国BCI: 310/320
广播级多路(2,4,8,16路)视音频数字光端机




产品特色
t数字化无压缩传输
t多通道视频/音频/数据信号
t通过一根光纤传送

t独立单元结构或者模块插卡结构

应用场所
t电视节目传输
t视频会议
t远端多媒体演播室

t远距离教学

产品简短说明
t310/320系统使用一根或一对光纤同时传输多路数字化的视频、立体声音频以及数据信号。310/320系统能够单向传送多路音频信号。310/320系统能够单向传送多路视频及音频信号。320系统则可以双向传输视频/音频/数据信号。310/320系统有2, 4和8，16路不同的型号可供选择。每个通道包括1路NTSC/PAL视频，2路音频以及1路串行数据（RS-232/RS-422）。有多种产品组合可选，能满足不同传输距离的要求。
t由于采用先进的数字化光纤传输技术，在310/320系统能够提供高质量的视音频信号的传输。性能可靠，安装设置简单快捷，维护成本极低。信号传输质量高于同类型基于调幅与调频的模拟传输系统。面板上提供各种接插件包括：视频（BNC），音频（接线端子或卡侬头）以及数据（DB9）光纤连接用FC型（单模）或ST型（多模）。各种LED可用以方便地监测电源，光链路和视音频通道工作状态。
t310/320能适应各种非标准结构形式，BCI可为用户提供OEM/特殊需求定制等服务，实际要求可与Doteck多铁克联系。

技术指标

视频
通道数量 2, 4 , 8 ,16
带宽 7MHz
视频电平 1.0Vp-p@75 Ohms
微分增益 <2%
微分相位 <1度
信噪比(加权) >65dB
接插件 BNC 75 Ohms

音频
通道数 4, 8 , 16 ,32
工作方式 平衡或不平衡
输入/输出阻抗 100K Ohms/100 Ohms(平衡)
最大输入/输出电平 5Vp-p(平衡)
频率响应 20Hz～20KHz@-1dB
信噪比(加权) >75dB@(1KHz)
接插件 接线端子

数据
通道数量 2, 4或8(仅320)
信号模式 RS-232/RS-422
工作模式 全双工
数据速率 19.2Kbps (RS-232) /1000Kbps (RS-422)
接口 DB-9

光纤
光纤模式 单模或多模
光纤数量 1或2
工作波长 850, 1310和/或1550nm
光纤接口 FC(单模)/ST(多模)

物理参数
尺寸 高×宽×深
独立式 (2或4通道) 1.72″×17.03″×12.0″
独立式 (8通道) 3.46″×17.03″×12.0″
插卡式 9.68″×1.37″×10.6″
电源 110-240VAC@2.2A
工作温度 0～+50摄氏度
相对湿度 0～95%不结露
状态指示 电源, 光链路, 视频, 音频,数据工作状态

一般功率预算及传输距离

应用 功率预算(dB)(1) 一般距离(公里)(2)
多模光纤 8 1
多模光纤长距离 12 4
单模光纤 16 25
单模光纤长距离 24 60
注：（1）这些是310/320系列的一般值，实际值略有不同。

（2）这些是一般的传输距离，最大传输距离可能比一般距离略远，这取决于光纤模式，光纤带宽，连接器损耗，熔接损耗，色散以及环境等诸多因素。

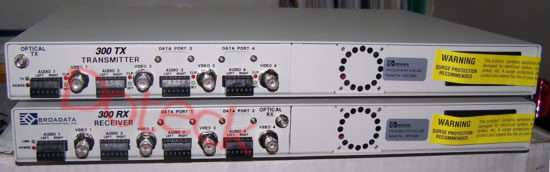

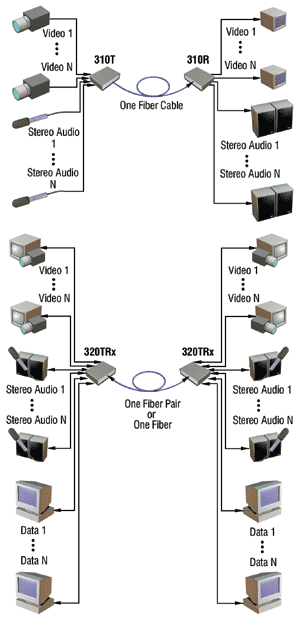

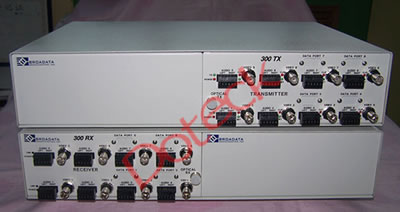

前后面板 应用连接示意图


订货信息
型号 基本配置
312T-M-ST 发送端，立体声－TB，视频－BNC，单向，2路，850nm波长， 多模光纤，光纤接口：ST
312R-M-ST 接收端，立体声－TB，视频－BNC，单向，2路，850nm波长， 多模光纤，光纤接口：ST
312T-M-3-ST 发送端，立体声－TB，视频－BNC，单向，2路，1300nm波长， 多模光纤，光纤接口：ST
312R-M-3-ST 接收端，立体声－TB，视频－BNC，单向，2路，1300nm波长， 多模光纤，光纤接口：ST
312T-V-M-ST 发送端，视频－BNC，单向，2路，850nm波长， 多模光纤，光纤接口：ST
312R-V-M-ST 接收端，视频－BNC，单向，2路，850nm波长， 多模光纤，光纤接口：ST
312T-V-M-3-ST 发送端，视频－BNC，单向，2路，1300nm波长， 多模光纤，光纤接口：ST
312R-V-M-3-ST 接收端，视频－BNC，单向，2路，1300nm波长， 多模光纤，光纤接口：ST
312T-S-FC 发送端，立体声－TB，视频—BNC，单向，2路，1300nm波长，，单模光纤，光纤接口：FC
312R-S-FC 接收端，立体声－TB，视频—BNC，单向，2路，1300nm波长， ，单模光纤，光纤接口：FC
312T-V-S-FC 发送端，视频－BNC，单向，2路，1300nm波长， ，单模光纤，光纤接口：FC
312R-V-S-FC 接收端，视频－BNC，单向，2路，1300nm波长， ，单模光纤，光纤接口：FC
314T-M-ST 发送端，立体声－TB，视频—BNC，单向，4路，850nm波长， 多模光纤，光纤接口：ST
314R-M-ST 接收端，立体声－TB，视频—BNC，单向，4路，850nm波长， 多模光纤，光纤接口：ST
314T-M-3-ST 发送端，立体声－TB，视频－BNC，单向，4路，1300nm波长， 多模光纤，光纤接口：ST
314R-M-3-ST 接收端，立体声－TB，视频－BNC，单向，4路，1300nm波长， 多模光纤，光纤接口：ST
314T-V-M-ST 发送端，视频－BNC，单向，4路，850nm波长， 多模光纤，光纤接口：ST
314R-V-M-ST 接收端，视频－BNC，单向，4路，850nm波长， 多模光纤，光纤接口：ST
314T-V-M-3-ST 发送端，视频－BNC，单向，4路，1300nm波长， 多模光纤，光纤接口：ST
314R-V-M-3-ST 接收端，视频－BNC，单向，4路，1300nm波长， 多模光纤，光纤接口：ST
314T-S-FC 发送端，立体声－TB，视频－BNC，单向，4路，1300nm波长， 单模光纤，光纤接口：FC
314R-S-FC 接收端，立体声－TB，视频－BNC，单向，4路，1300nm波长， 单模光纤，光纤接口：FC
314T-V-S-FC 发送端，视频－BNC，单向，4路，1300nm波长， 单模光纤，光纤接口：FC
314R-V-S-FC 接收端，视频－BNC，单向，4路，1300nm波长， 单模光纤，光纤接口：FC
318T-M-ST 发送端，立体声－TB，视频－BNC，单向，8路，850nm波长， 多模光纤，光纤接口：ST
318R-M-ST 接收端，立体声－TB，视频－BNC，单向，8路，850nm波长， 多模光纤，光纤接口：ST
318T-M-3-ST 发送端，立体声－TB，视频－BNC，单向，8路，1300nm波长， 多模光纤，光纤接口：ST
318R-M-3-ST 接收端，立体声－TB，视频－BNC，单向，8路，1300nm波长， 多模光纤，光纤接口：ST
318T-V-M-ST 发送端，视频，单向，8路，850nm波长， 多模光纤，光纤接口：ST
318R-V-M-ST 接收端，视频，单向，8路，850nm波长， 多模光纤，光纤接口：ST
318T-V-M-3-ST 发送端，视频－BNC，单向，8路，1300nm波长， 多模光纤，光纤接口：ST
318R-V-M-3-ST 接收端，视频－BNC，单向，8路，1300nm波长， 多模光纤，光纤接口：ST
318T-S-FC 发送端，立体声－TB，视频－BNC，单向，8路，1300nm波长， 单模光纤，光纤接口：FC
318R-S-FC 接收端，立体声－TB，视频- BNC，单向，8路，1300nm波长， 单模光纤，光纤接口：FC
318T-V-S-FC 发送端，视频－BNC，单向，8路，1300nm波长， 单模光纤，光纤接口：FC
318R-V-S-FC 接收端，视频－BNC，单向，8路，1300nm波长， 单模光纤，光纤接口：FC
322TRx-M-ST 立体声，视频，双向，TB，2路，850nm波长， 多模光纤，光纤接口：ST
322TRx-M-3-ST 立体声，视频，双向，TB，2路，1300nm波长， 多模光纤，光纤接口：ST
322TRx-S-FC 立体声，视频，双向，TB，2路，1300nm波长， 单模光纤，光纤接口：FC
322TRx-M-ST-W83 立体声，视频，双向，TB，2路，850nm波长 Tx/1300nm波长，Rx，多模光纤，光纤接口：ST, WDM，1根光纤
322TRx-M-ST-W38 立体声，视频，双向，TB，2路，1300nm波长 Tx/850nm波长 Rx，多模光纤，光纤接口：ST， WDM，1根光纤
322TRx-M-ST-W35 立体声，视频，双向，TB，2路，1300nm波长 Tx/1550nm波长 Rx，多模光纤，光纤接口：ST， WDM，1根光纤
322TRx-M-ST-W53 立体声，视频，双向，TB，2路，1550nm波长 Tx/1300nm波长 Rx，多模光纤，光纤接口：ST， WDM，1根光纤
322TRx-S-FC-W35 立体声，视频，双向，TB，2路，1300nm波长 Tx/1550nm波长 Rx，单模光纤，光纤接口：FC， WDM，1根光纤
322TRx-S-FC-W53 立体声，视频，双向，TB，2路，1550nm波长 Tx/1300nm波长 Rx，单模光纤，光纤接口：FC， WDM，1根光纤
324TRx-M-ST 立体声，视频，双向，TB，4路，850nm波长， 多模光纤，光纤接口：ST
324TRx-M-ST 立体声，视频，双向，TB，4路，850nm波长， 多模光纤，光纤接口：ST
324TRx-M-3-ST 立体声，视频，双向，TB，4路，1300nm波长， 多模光纤，光纤接口：ST
324TRx-S-FC 立体声，视频，双向，TB，4路，1300nm波长， 单模光纤，光纤接口：FC
324TRx-M-ST-W83 立体声，视频，双向，TB，4路，850nm波长 Tx/1300nm波长 Rx，多模光纤，光纤接口：ST，WDM，1根光纤
324TRx-M-ST-W38 立体声，视频，双向，TB，4路，1300nm波长 Tx/850nm波长 Rx，多模光纤，光纤接口：ST，WDM，1根光纤
324TRx-M-ST-W35 立体声，视频，双向，TB，4路，1300nm波长 Tx/1550nm波长 Rx，多模光纤，光纤接口：ST，WDM，1根光纤
324TRx-M-ST-W53 立体声，视频，双向，TB，4路，1550nm波长 Tx/1300nm波长 Rx，多模光纤，光纤接口：ST，WDM，1根光纤
324TRx-S-FC-W35 立体声，视频，双向，TB，4路，1300nm波长 Tx/1550nm波长 Rx，单模光纤，光纤接口：FC，WDM，1根光纤
324TRx-S-FC-W53 立体声，视频，双向，TB，4路，1550nm波长 Tx/1300nm波长 Rx，单模光纤，光纤接口：FC，WDM，1根光纤
328TRx-M-ST 立体声，视频，双向，TB，8路，850nm波长， 多模光纤，光纤接口：ST
328TRx-M-3-ST 立体声，视频，双向，TB，8路，1300nm波长， 多模光纤，光纤接口：ST
328TRx-S-FC 立体声，视频，双向，TB，8路，1300nm波长， 单模光纤，光纤接口：FC
328TRx-M-ST-W83 立体声，视频，双向，TB，8路，850nm波长 Tx/1300nm波长 Rx,单模光纤，光纤接口：FC
328TRx-M-ST-W38 立体声，视频，双向，TB，8路，1300nm波长 Tx/850nm波长 Rx,单模光纤，光纤接口：FC
328TRx-M-ST-W35 立体声，视频，双向，TB，8路，1300nm波长 Tx/1550nm波长 Rx,多模光纤，光纤接口：ST，WDM，1根光纤
328TRx-M-ST-W53 立体声，视频，双向，TB，8路，1550nm波长 Tx/1300nm波长 Rx,多模光纤，光纤接口：ST，WDM，1根光纤
328TRx-S-FC-W35 立体声，视频，双向，TB，8路，1300nm波长 Tx/1550nm波长 Rx,单模光纤，光纤接口：FC，WDM，1根光纤
328TRx-S-FC-W53 立体声，视频，双向，TB，8路，1550nm波长 Tx/1300nm波长 Rx,单模光纤，光纤接口：FC，WDM，1根光纤
310T-M-16V-ST 发送端, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 多模光纤，光纤接口：ST
310R-M-16V-ST 接收端, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 多模光纤，光纤接口：ST
310T-S-16V-FC 发送端, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 单模光纤，光纤接口：FC
310T-S-16V-FC-XL 发送端, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 单模光纤，光纤接口：FC， 超长距离
310R-S-16V-FC 接收端, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 单模光纤，光纤接口：FC
310T-M-16AV-ST 发送端, 立体声 音频-TB, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 多模光纤，光纤接口：ST
310R-M-16AV-ST 接收端, 立体声 音频-TB, 视频-BNC, 单向, 16 路,1300/1550nm波长， 多模光纤，光纤接口：ST
310T-S-16AV-FC 发送端, 立体声 音频-TB, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 单模光纤，光纤接口：FC
310T-S-16AV-FC-XL 发送端, 立体声 音频-TB, 视频-BNC, 单向, 16 路, 1300/1550nm波长， 单模光纤，光纤接口：FC, 超长距离
310R-S-16AV-FC 接收端, 立体声 音频-TB, 视频-BNC, 单向, 16 路,1300/1550nm波长， 单模光纤，光纤接口：FC
