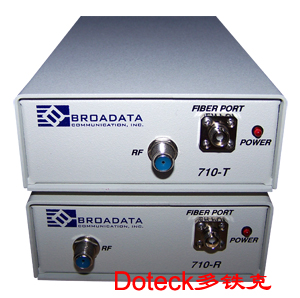

F型接口

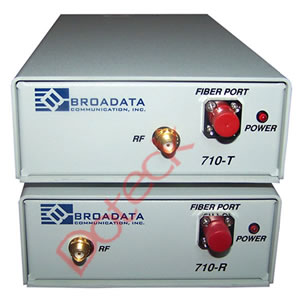

SMA接口
 宽带传输，L波段：950MHz - 2.15GHz |
| 传输所有视频，音频与数据的调制格式信号 |
|
宽动态范围 |
| 提高操作温度范围 |
| 通过光纤延伸L-Band卫星信号的地面传输距离。 |
| 通过光纤延伸RF无线信号的的地面传输距离 |
| 通过光纤保持RF信号的高保真度 |
710系列是一个高性能的L波段RF光纤传输系统，在单模光纤上传输宽带（48MHz到2.7GHz，完全覆盖L波段：950MHz到2.15GHz）RF信号，并承诺高保真长距离传输。 |
| 710系列使用FP低成本激光系统，或长距离DFB激光系统作为光源。710提供了RF连接0dB或20dB的增益。电信号连接端子有50欧姆的SMA接线端子，或75欧姆的F型接线端子。光纤接口有FC/APC，或SC/APC两种选择。710系统操作温度：-40℃到+75℃。 |
| 710能适应各种非标准结构形式，BCI可为用户提供OEM/特殊需求定制等服务，实际要求可与Doteck多铁克联系。 |
| 频率范围 |
48MHz到2.7GHz |
| 接线端子 |
F型（75 ohms），或SMA（50 ohms） |
| 回路损耗 |
Across the Band is -14 dBm coverage, with peak at 1.4 GHz@ -10 dBm and 2.7 GHz at-9.5 dBm |
| 输入信号范围 |
-20dBm到-60dBm |
| RF链路增益 |
0+/-1dB (option available for 20 +/- 1 dB using LNA) |
| 频率响应 |
+/-2.0dB |
| Input Noise Floor |
-133dBm-Hz |
| Input Third Order Intercept (IIP3) |
30dBm(with LNA option: 8 dBm/1 GHz and 4 dBm/2 GHz) |
| Noise Figure |
40.8dB(with LNA option:22.8 dB/1 GHz and 29.8 dB/2 GHz) |
| 尺寸 |
高×宽×深 |
| 独立式 |
1.72'' x 4.36'' x 6.9'' |
| 插卡式 |
5.24'' x 0.94'' x 11.6'' |
| 电源 |
+12VDC@0.4A |
| 电源连接器 |
2.5mm Jack |
| 工作温度 |
-40到+75摄氏度 |
| LED状态灯指示 |
电源，信号通道 |
| 波长 |
1310nm，或1550nm |
| 输出功率 |
+1.5dBm(Fabry-Perot Laser),+3dBm(DFB Laser) |
| 光纤连接器 |
FC/APC，或SC/APC |
| 传输距离 |
2km(Fabry-Perot 激光)，25 km(DFB 激光) |
|
| | |
|
